Activitats

Previsió de càrregues

• Potència dels habitatges. Els 18 habitatges de les plantes 1, 2 i 3, tenen un grau d’electrificació bàsic i, com que no hi ha dades de previsió dins els habitatges, s’assignen els 5.750 W mínims per a aquest grau d’electrificació.
  • Els 6 habitatges de 180 m² han de tenir un grau d’electrificació elevat, ja que superen els 160 m².
  • El coeficient de simultaneïtat, segons la taula 1 de la ITC-BT-10, en el cas del total dels 24 habitatges ha de ser el següent:

Per tant, la previsió de potència dels habitatges és la següent:

• Potència de les oficines. Com que no hi ha dades, cal agafar el valor 100 W/m², i tenint en compte que els valors resultants de cada oficina superen el mínim que estableix el REBT de 3.450 W ens queda això:

• Potència de locals comercials.Com que tampoc hi ha dades i prenent 100 W/m², en el cas del local de 30 m², se li assignarà el mínim de 3.450 W (perquè no el supera); al segon local de 100 m² li corresponen 10 kW, i al bar, els 60 kW previstos, i així ens queda:

• Potència de l’ascensor. Si teniu en compte que l’ascensor és un ITA-2 que s’eleva a una velocitat d’1 metre per segon (si fos un ITA-1 ho faria a 0,63 metres per segon i la potència seria menor), i considerant també la taula de la norma NTE-ITE-ITA (Norma de tecnològica de l’edificació (NTE), Instal·lacions de transport amb elevadors (ITE) i Instal·lacions de transport amb ascensors (ITA)), la potència prevista és de 7,5 kW.

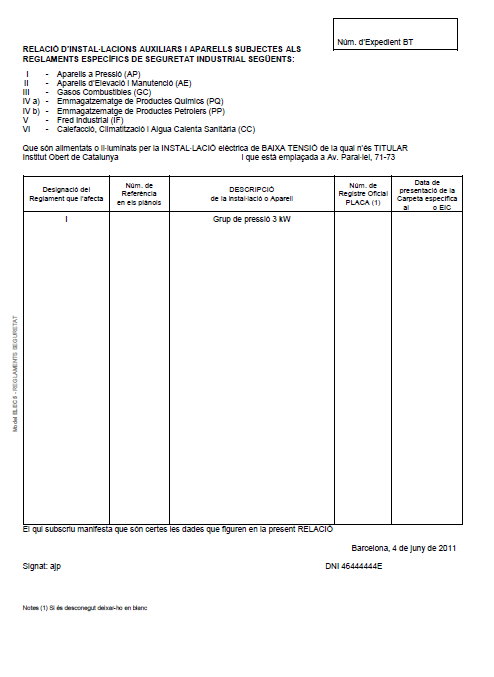

• Potència del grup de pressió. Si estimeu que els habitatges amb un grau d’electrificació bàsic tenen un bany i un lavabo, i que els habitatges amb grau elevat en tenen el doble (és a dir, dos banys i dos lavabos), tindreu que els habitatges de grau baix d’electrificació tenen aproximadament 17 preses d’aigua, i els segons, els de grau elevat d’electrificació, en tenen 29. Això dóna el següent:

i sabent que l’edifici té cinc nivells d’alçada, el grup de pressió té, doncs, uns 3 kW aproximadament.

• Potència de l’enllumenat del portal i l’escala. En aquests espais s’utilitza una il·luminació de baix consum i, per tant:

• Potència del garatge. Com que el garatge és subterrani cal que tingui un extractor de fums i s’hi han de destinar 20 W/m²:

• Potència de la depuradora de la piscina. Com que no hi ha dades es consideren 8 W/m³:

• Previsió de càrregues totals. D’entrada cal sumar la previsió dels serveis generals de la finca, en què teniu la previsió per als aparells d’elevació o ascensors, la del grup de pressió, la dels espais comuns (portal i escala) i la depuradora de la piscina, és a dir:

Per tant la previsió total és la suma de les potències previstes dels habitatges, dels serveis generals, de les oficines i locals comercials, i del garatge:

Components de la instal·lació elèctrica d’enllaç

• Tipus de CGP. El valor de previsió de potència total és la base de càlcul per poder determinar la secció dels conductors de la LGA i també per determinar el nombre de CGP, ja que aquesta potència és la disponible a la centralització de comptadors.

Com que la càrrega total és de 248,9 kW i supera els 160 kW definits per la normativa, cal fer una distribució de potència en dues centralitzacions de comptadors (CC) i, per tant, dues CGP i dues LGA.

Les CGP utilitzades són CGP-9-250 BUC, CGP segons l’esquema 9, i amb fusibles de 250 A, que són principalment utilitzades per als subministraments en edificis d’habitatges, edificis i locals comercials, edificis d’oficines o edificis que agrupen una indústria o més.

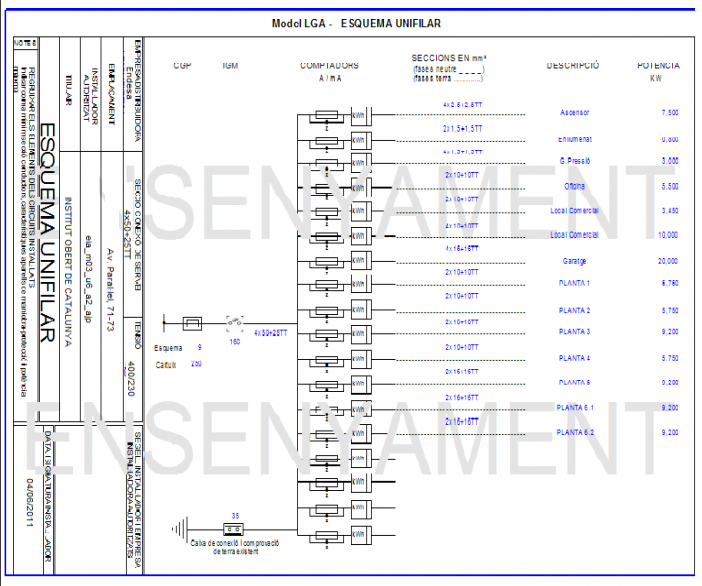

• Centralització de comptadors (CC). Les dues centralitzacions de comptadors són aquestes:
  • CC1: per a habitatges amb 24 comptadors monofàsics i una potència prevista de 111,09 kW.
  • CC2: per a locals comercials (tres en total), oficines (quatre en total) i serveis generals (ascensor, grup de pressió, enllumenat del portal i escala, garatge i piscina), amb 8 comptadors trifàsics. Com que el del bar supera els 63 A, ha d’estar constituït per una caixa de protecció i mesura (CPM). La potència prevista és de 137,81 kW.
• Caiguda de tensió (cdt) a la LGA. Com que els comptadors es troben totalment centralitzats, la caiguda de tensió permesa és del 0,5% i, com que la tensió de subministrament és de 400 V, la caiguda de tensió és de 2 V.
• Corrents a les LGA.

• Secció LGA1. Segons la ITC-BT-14, cal utilitzar cables unipolars de tensió assignada 0,6/1 kV, no propagadors de l’incendi i amb emissió de fums i opacitat reduïda. Com que són aïllaments termostables, la temperatura màxima del conductor en servei continu és de 90°C.

A efectes del càlcul de la tensió unitària reglamentària cal tenir en compte els 2 V de la caiguda de tensió màxima permesa i la longitud, que un cop mesurada és de 40 metres.

Així teniu el següent:

Segons la taula de caigudes de tensió unitàries per a conductors de 0,6/1 kV, amb un factor de potència de 0,9 i 90°C de temperatura de servei continu, el valor inferior a 0,280 és de 0,259, al qual correspon una secció de 185 mm².

Si comproveu la intensitat màxima admissible a la taula A de la Guia BT-14, veureu que per a un tipus d’instal·lació de tub encastat en paret d’obra i una secció de 185 mm², correspon un corrent de 386 A, el qual és superior al valor previst.

Si voleu fer el càlcul amb una segona iteració aplicant-hi la temperatura real del conductor, primer heu de verificar que la secció inferior de 150 mm² té una intensitat màxima admissible de 338 A, la qual és superior a la prevista. En segon lloc, heu de calcular la temperatura real:

En conseqüència, la temperatura real del conductor a la intensitat prevista en servei permanent és d’un 39°C, segons la taula 5 de caigudes de tensió unitàries de l’annex 2 de la Guia BT, per a un factor de potència de 0,9 i 40°C; si escolliu ara la secció de 150 mm² veureu com, en aquest cas, us dóna 0,271, un valor que és inferior a l’obtingut anteriorment. Per tant:

amb un tub de 160 mm de diàmetre, segons taula 1 de la ITC-BT-14.

• Secció LGA2. Aquesta secció la calculareu aplicant el mètode simplificat. Primer heu de trobar la secció, sabent que la conductivitat, en el pitjor dels casos, per a aïllaments termostables, a 90°C, és de 44 m/Omm²:

Aleshores aneu a la immediatament superior, que és de 185 mm², a la qual correspon una intensitat màxima de 386 A. Com que s’instal·len sota tub, hi heu d’aplicar el factor de reducció de 0,8, de manera que el resultat és una intensitat màxima de 308 A, la qual és també superior a l’obtinguda en el càlcul. Comproveu que la caiguda de tensió és inferior a 2 V.

Aleshores, la secció és valida i us queda:

amb un tub de 180 mm de diàmetre, segons la taula 1 de la ITC-BT-14

• Corrents de curtcircuit. Seccions de les línies d’enllaç a terra (LET) i línies principals de terra (LPT). Les seccions d’aquestes línies s’obtenen de conformitat amb els apartats 3.2 i 3.4, taula 2, de la ITC-BT-18. Si sumeu la secció de les dues LGA us dóna 315 mm², per tant:

Li correspon una secció comercial de 185 mm². I les seccions de les línies principals de terra de la LGA1 i LGA2 són:

Per tant a les dues línies principals de terra els correspon una secció comercial de 95 mm².

• Derivacions individuals en el cas d’habitatges. Segons les mesures sobre els plànols, teniu les longituds següents:
  • Habitatges de la 1a planta: 15 m de recorregut a la planta baixa + 3 m d’alçada = 18 m.
  • Habitatges de la 2a planta: 15 m de recorregut a la planta baixa + 6 m d’alçada = 21 m.
  • Habitatges de la 3a planta: 15 m de recorregut a la planta baixa + 9 m d’alçada = 24 m.
  • Habitatges de la 4a planta: 15 m de recorregut a la planta baixa + 12 m d’alçada = 27 m.

Les intensitats són:

Les seccions de càlcul són les següents, tot sabent que la conductivitat és de 56 Ω·mm² i que la caiguda de tensió és de 2,3 V (1 %, segons ITC-BT-15 apartat 3):

En el cas dels habitatges amb un grau d’electrificació bàsic, cal utilitzar la secció comercial superior de 10 mm², que té una intensitat màxima admissible de 50 A (superior a la prevista), segons la taula 1 de la ITC-BT-19 amb sistema d’instal·lació A2. Tot i que apliqueu el coeficient de reducció de 0,8, aquest valor continua superant la intensitat prevista de 27,28 A.

En el cas d’habitatges amb un grau d’electrificació elevat, la secció comercial és de 25 mm², amb intensitat màxima admissible de 84 A, segons taula 1 de la ITC-BT-19 amb sistema d’instal·lació A2. Fins i tot aplicant-hi el coeficient de reducció, aquesta secció és vàlida. Així doncs teniu el següent:

en la qual heu tingut en compte, per a possibles canvis de tarifa, un conductor d’1,5 mm² i el conductor de protecció d’acord amb els valors de la taula 2, de l’apartat 3.4 de la ITC-BT-18. El tub té un diàmetre de 63 mm.

• Derivació individual del bar. Situat a la planta baixa s’estima una longitud de 10 m (que s’hauria de verificar sobre plànol). Com que hi ha receptors trifàsics, primer heu de calcular la intensitat com a sistema trifàsic:

La caiguda de tensió de l’1% significa 4 V. I la secció a efectes de càlcul és la següent:

La secció comercial és de 10 mm², un valor al qual, d’acord amb la taula 1 de la ITC-BT-19 amb sistema A2 (columna 4), li correspon una intensitat màxima de 44 A, que és molt inferior a la prevista. Heu d’escollir, per tant, una secció de 50 mm² amb intensitat de 137 A; aplicant-hi el coeficient de reducció de 0,8 s’obté 109,8 A, un valor d’intensitat que es dóna com a vàlid.

amb un tub de 110 mm de diàmetre.

• Derivació individual del garatge. En els casos dels equips d’extracció es preveu un subministrament trifàsic. Els càlculs són els següents:

Per a la intensitat màxima admissible triem 10 mm² i amb el factor de reducció donem per bona:

amb un tub de 50 mm de diàmetre.

• Derivacions individuals per a locals comercials i oficines. Suposeu una longitud de 10 m per a totes i un factor de potència de 0,9 com també unes seccions per a corrent màxim admissible d’acord amb els valors de la taula 1 de la ITC-BT-19, sistema d’instal·lació A2, columna 4. Els resultats de les seccions i els diàmetres dels tubs són els següents (per a subministraments monofàsics):
  • Local 1: potència prevista de 3.450 W, intensitat de 16,67 A, calibre ICP de 25 A, potència real de 5.750 W, secció de càlcul 3,88 mm², secció comercial de 4 mm² i secció de 6 mm² vàlida per a una intensitat màxima i amb coeficient reductor de 0,8. Tub de 40 mm de diàmetre i conductor de protecció de 6 mm², amb agulla de comandament d’1,5 mm².
  • Local 2: potència prevista de 10.000 W, intensitat de 48,31 A, calibre ICP de 50 A, potència real d’11.500 W, secció de càlcul 7,76 mm², secció comercial de 10 mm² i secció de 16 mm², vàlida per a la intensitat màxima i amb coeficient reductor de 0,8. Tub de 50 mm de diàmetre i conductor de protecció de 16 mm², amb agulla de comandament de 1,5 mm².
  • Oficines 1 i 2: potència prevista de 5.500 W, intensitat de 26,57 A, calibre ICP de 32 A, potència real de 7.360 W, secció de càlcul 4,97 mm², secció comercial de 6 mm² i secció valida de 10 mm² per a la intensitat màxima i amb coeficient reductor de 0,8. Tub de 40 mm de diàmetre i conductor de protecció de 10 mm², amb agulla de comandament d’1,5 mm².
  • Oficina 3: potència prevista de 13.000 W, intensitat de 62,80 A, calibre ICP de 63 A, potència real de 14.900 W, secció de càlcul 10,06 mm², secció comercial de 16 mm² i secció de 35 mm², vàlida per a la intensitat màxima i amb coeficient reductor de 0,8. Tub de 63 mm de diàmetre i conductor de protecció de 10 mm², amb agulla de comandament d’1,5 mm².
• Derivació individual per als serveis generals. En el cas dels equips d’elevació es preveu un subministrament trifàsic. Els càlculs són els següents:

Per a la intensitat màxima admissible es trien 6 mm² i amb el factor de reducció es dóna per bona:

amb tub de 50 mm de diàmetre.

• 1. D’entrada cal calcular la resistència de pas a terra d’una de les piques, i després la de les tres un cop soldades i unides:

• 2. Aplicant-hi la fórmula de la resistència d’una placa i sabent que el perímetre d’una placa suma 3 m:

• 3. Si apliqueu la fórmula de la resistència de pas a terra que ofereix un conductor enterrat, i sabeu que el conductor anirà enterrat a 80 cm amb una tolerància del 10% segons indiquen les Normes tècniques d’edificació (NTE):

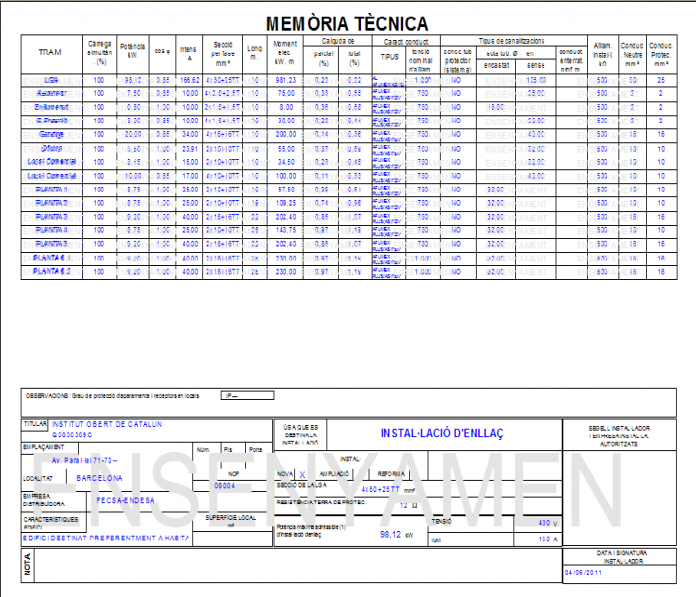

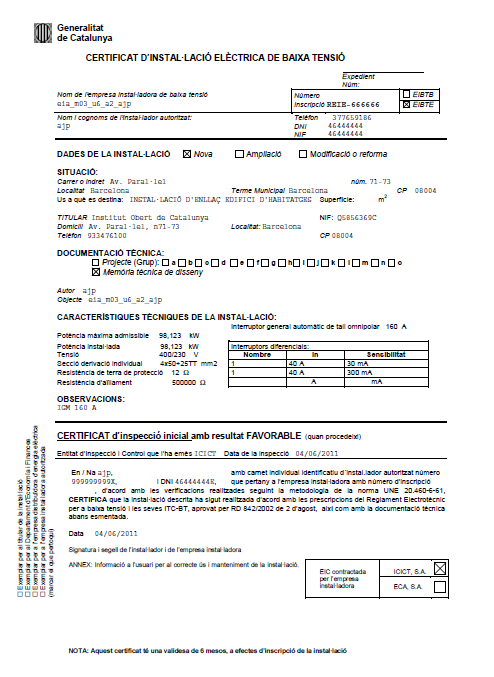

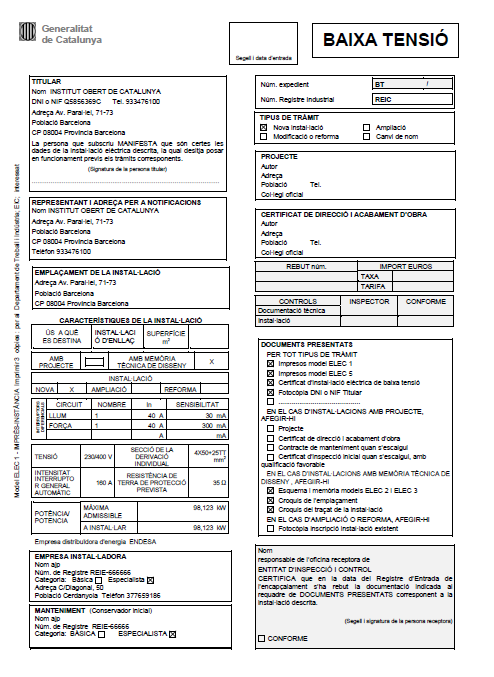

Memòria tècnica de disseny d’un edifici d’habitatges IOC

Mesurament de la resistència d’aïllament entre conductors.

1. Els conductors en què cal fer els mesuraments de verificació de la resistència d’aïllament són els següents:
   • Cada conductor de fase L1, L2 i L3 contra el neutre N.
   • Cada conductor de fase L1, L2 i L3 contra el conductor de protecció PE.
   • El conductor de fase L1 contra L2 i L3 per separat.
   • El conductor de fase L2 contra L3.
   • El conductor neutre N contra el conductor de protecció PE.
2. La tensió d’assaig en corrent continu és de 500 V.
3. La resistència d’aïllament mínima és ≥ 0,5 MΩ.

Assaig amb el comprovador multifunció Metrel KMI 3102

• Procediment
  • Pas 1. Seleccionar la funció Aïllament (RISO) amb el selector.
  • Pas 2. Connectar el cable de prova a l’instrument.
  • Pas 3. Ajustar els paràmetres de mesura i els valors límits. Tensió de prova nominal i valor del límit inferior de la resistència.
  • Pas 4. Connectar el cable de prova als conductors o objectes que es volen comprovar. Polsar el menú Ajut si es necessita informació.
  • Pas 5. Comprovar els avisos, si fos el cas, en pantalla, i la tensió de línia. Si tot és correcte, polsar i mantenir pressionat el botó Test fins que el resultat s’estabilitzi. Després de deixar-lo anar, el resultat de la mesura apareix en pantalla, amb la indicació Passa/No passa (si és aplicable).
  • Pas 6. Polsar el botó Mem i guardar en memòria.
