Activitats

Connexió de servei o embrancament

L’objectiu d’aquesta activitat és que us familiaritzeu amb els tipus d’embrancaments i les característiques que han de complir els cables i els conductors.

Pel que fa a les seccions i el nombre dels conductors, quins aspectes s’han de tenir en compte a l’hora de calcular-los?

  • Càrrega màxima prevista d’acord amb la ITC-BT-10.
  • Tensió de subministrament.
  • Les intensitats màximes admissibles per al tipus de conductor i les condicions de la seva instal·lació.
  • La caiguda de tensió màxima admissible que la companyia subministradora tingui establerta.

Aprendre a distingir les connexions de servei o embrancaments

L’objectiu d’aquesta activitat és que diferencieu els tipus d’embrancaments que hi ha.

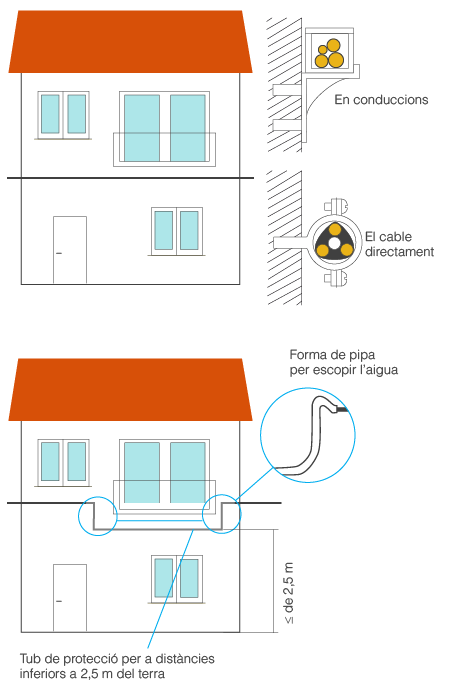

A quin tipus d’embrancament correspon la figura següent?

Figura

Correspon a un embrancament aeri amb posada sobre façana.

Tipus d'embrancaments

L’objectiu d’aquesta activitat és que diferencieu els tipus d’embrancaments que hi ha.

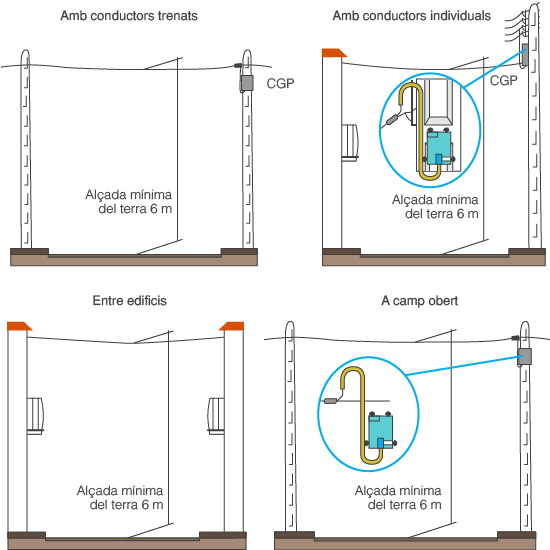

A quin tipus d’embrancament correspon la figura següent?

Figura

Correspon a un embrancament aeri tensat sobre pals.

Tipus d'embrancaments

L’objectiu d’aquesta activitat és que diferencieu els tipus d’embrancaments que hi ha.

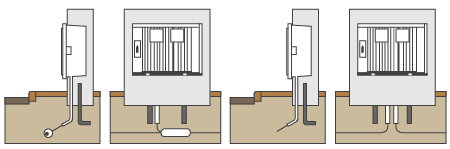

Quins dos tipus d’embrancaments apareixen a la figura següent?

Figura

Les primeres dues figures d’esquerra a dreta corresponen a un embrancament subterrani en derivació, i les dues següents, a un embrancament subterrani amb entrada i sortida o de bucle.

Connexió de servei o embrancament

L’objectiu d’aquesta activitat és que diferencieu els tipus d’embrancaments que hi ha.

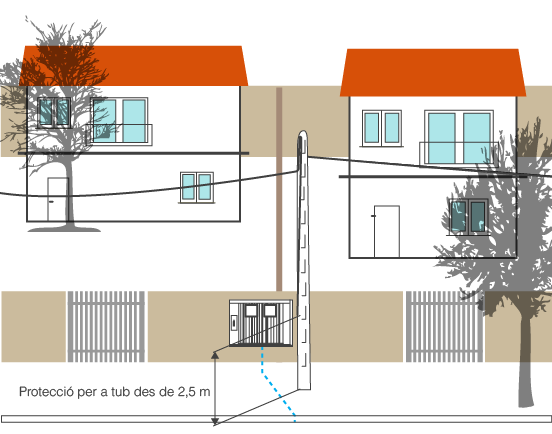

A quin tipus d’embrancament correspon la figura següent?

Figura

Correspon a un embrancament aerosubterrani per a dos abonats.
