Pràctica | ![]() |
![]() |
|
|
Exercicis
|
||||||||||||
L'estadística bivariant | ![]() |
|
Glossari
|
||||||||||||||
Gràfics i taules creuades | |
En aquesta pràctica representareu gràficament les taules creuades elaborades en la pràctica anterior. L'objectiu és constatar que els diagrames de barres, en les seves diverses presentacions, són una eina molt potent per visualitzar les relacions entre variables. En concret, doncs, treballareu:
Les indicacions que trobareu a continuació estan escrites fil per randa per a la versió 97 de l'Excel. Ja hem comentat anteriorment que si treballeu amb una versió posterior, és possible que alguns detalls no siguin exactament iguals (per exemple: el nom del botó que cal prémer per executar una acció o bé la manera d'accedir al disseny de la taula). Si cliqueu a la icona que permet accedir als aclariments i ampliacions, podreu llegir uns comentaris referits a la versió 2000 de l'Excel que fan que la recomanació amb què comença la pràctica sigui "voluntàriament obligada" per als usuaris i les usuàries d'aquesta versió. |
|
![]() |
Una recomanació abans de començar la pràctica |
Per poder desenvolupar aquesta pràctica, cal que tingueu obert el llibre BAT2.XLS amb les taules creuades fetes a la pràctica 1. Si heu seguit les indicacions de treball, al full Taules creuades hi teniu guardades cinc taules dinàmiques però ara no aprofitarem pas els recursos d'aquesta de l'Excel. Ja hem comentat que el de les taules dinàmiques és un aspecte que deixem obert a la vostra investigació. No forma part dels continguts del curs l'explicació detallada de totes les possibilitats de les taules dinàmiques (i encara menys dels gràfics dinàmics de la versió 2000.) Per aquesta raó us recomanem que, com ja hem fet en altres moments, convertiu les taules dinàmiques en taules estàtiques, com les habituals de l'Excel, les que resulten si s'omplen a mà els continguts de les cel·les. Recordeu el procediment:
Amb una indicació en aquest cas: podeu clicar a la cel·la superior esquerre del full (la que hi ha a la intersecció de la fila amb el nom de les columnes i la columna amb el número de les files) i així tindreu seleccionat tot el full Taules creuades. Si llavors feu Control + C i Edición | Pegado Especial | Valores... ja tindreu totes les taules convertides alhora en taules normals. | |
![]() |

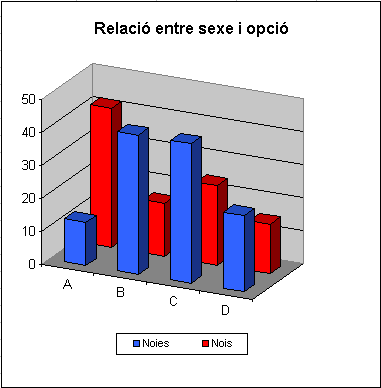

Diagrama de barres en 3D |
|
En aquest primer apartat, veureu un nou tipus de gràfic que podeu dissenyar amb l'Excel, a partir de les dades de la taula creuada de freqüències absolutes.
Aquest gràfic encara es pot millorar.
|
![]() |
D'altres diagrames |
Moltes vegades, per poder representar la relació entre dues variables, és més convenient fer servir diagrames de barres que facin visuals els perfils-fila o els perfils-columna. A continuació, veureu dos exemples fets a partir de la taula creuada de freqüències absolutes i escollint el tipus adequat de gràfic, tot i que també es podrien dissenyar a partir de les taules de percentatges per files o per columnes que hem fet a la pràctica anterior.
|
|

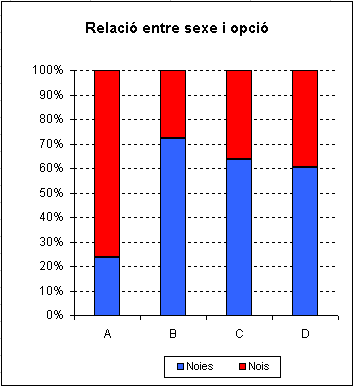

Diagrama de barres
|
|

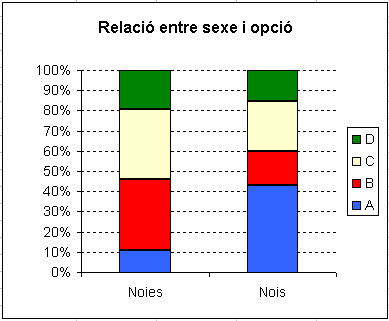

Si repetiu tot el procés, fent que estigui activada l'opció Columnas a la fitxa Rango de datos, arribeu a un gràfic similar a: |
|
Diagrama de barres
|
|

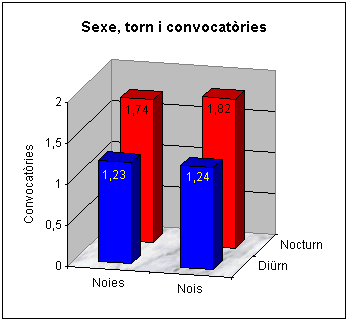

També podeu representar la taula feta a la pràctica 1, que relaciona el sexe, el torn i el nombre de convocatòries. Seguiu el procediment presentat al principi d'aquesta pràctica i investigueu pel vostre compte en les diferents opcions del menús que aneu trobant en el procés i les variacions que heu de fer respecte l'exemple anterior per arribar a : Fixeu-vos en la informació que dóna cadascun d'aquests diagrames. |
|
![]() |
|
Ampliacions, aclariments i comentaris | |
![]() |
Les taules dinàmiques i la versió 2000 La versió 2000 de l'Excel té incorporat un procediment anomenat Gràfics dinàmics per representar directament les taules dinàmiques. Per accedir-hi, cliqueu sobre qualsevol cel·la de la taula dinàmica, premeu el botó dret del ratolí i accediu a l'opció Gráfico dinámico. Us apareix un full nou ocupat per un gràfic, però sense que poguem triar el tipus que volem. A més, apareixen uns botons que permeten activar i desactivar determinats valors de les variables. Per canviar el tipus de gràfic, podeu accedir a Gráfico | Tipo de gráfico i triar el de 3D o qualsevol altre. Tot i així, fixeu-vos com el resultat no és el que volíem, perquè considera, per defecte, les variables amb un ordre diferent. Aquest detall no es pot canviar immediatament per menú. Seria molt enfarfegador detallar totes les possibilitats de treball amb taules dinàmiques i amb gràfics dinàmics i ens faria apartar de l'objectiu principal del curs: els fonaments d'estadística. Ja s'ha dit que l'Excel es fa servir com a eina per fer amb agilitat els càlculs i per ajudar a visualitzar els conceptes. L'aprofundiment del treball amb taules dinàmiques (i gràfics dinàmics en la versió 2000), ben interessant per a un aprofitament a alt nivell de l'Excel, ens prendria massa temps, que convé dedicar a altres aspectes. |
![]() |
|
