Activitats

L’objectiu d’aquesta activitat és familiaritzar l’estudiant amb els diferents paràmetres que s’usen en diversos components avançats.

Cerqueu a Internet…

• diferents tipus de transistors i feu una llista dels tipus, característiques i encapsulats.
• diferents transistors Darlingtons amb la seva referència i encapsulats.
• circuits integrats optoacobladors amb l’esquema intern, referència, fabricant, etc.
• diferents encapsulats i models d’amplificadors operacionals i valors de les seves característiques.

L’objectiu d’aquesta activitat és mostrar el funcionament d’una etapa amplificadora amb un transistor.

Realitzeu el disseny d’un amplificador EC i simuleu el muntatge.

• En primer lloc, trobeu el seu punt de treball ajustant el potenciòmetre de la xarxa de polarització i indiqueu els valors de VceQ, IcQ, IbQ i Vbe.
• Col·loqueu a l’entrada un generador de 5 mV i 5 KHz i mesureu el valor de la sortida.
• Calculeu el guany de tensió.

(La solució varia en funció dels components escollits, el Guany aproximadament igual a 200.)

Trobareu el simulador Electronics Workbench al CD complementari Programari per a la formació del cicle - 1.

L’objectiu d’aquesta activitat és mostrar el funcionament d’una etapa amplificadora amb amplificadors operacionals.

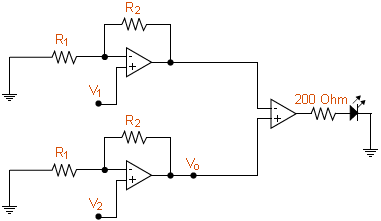

Simuleu el circuit següent i indiqueu com estarà el LED, apagat o il·luminat, en funció dels valors: R2 = 10 K, R1 = 1 K, V1 = 1 volt i V2 = 2 volts.

Trobareu el programa simulador Electronics Workbench al CD complementari Programari per a la formació del cicle - 1 que acompanya el material del crèdit.

L’objectiu d’aquesta activitat és exercitar l’estudiant en l’anàlisi de circuits basats en amplificadors operacionals.

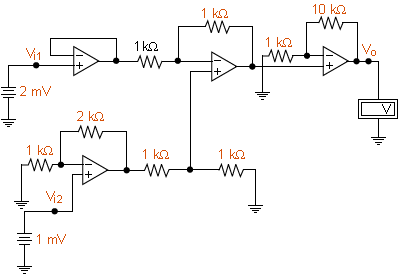

Del circuit següent:

• Calculeu el valor de Vo.
• Realitzeu el muntatge amb el simulador i compareu el resultat pràctic amb el teòric.

Trobareu el programa simulador Electronics Workbench al CD complementari Programari per a la formació del cicle - 1 que acompanya el material del crèdit.
